SCHÄCHTE DN 600

Downloadbereich Objektfragebögen Montagehinweise Ausschreibungstexte

FÜR GESTECKTE ROHRSYSTEME

VORTEILE ROMOLD SCHACHTSYSTEM DN 600

serienmäßig mit integrierten flexiblen Muffen bei allen Zu- und Abläufen
serienmäßig mit Steigrohr SN 8
serienmäßig Klasse D 400
serienmäßig bis 5 m Grundwasserstand einsetzbar

ROMOLD_Produkte_Kreislauf_Überblick_2019.indd

Boden und Steigrohr mit Teleskopadapter

Flexible Muffen integriert

Anschluss im Steigrohr

Gerinne gerade

Gerinne abgewinkelt

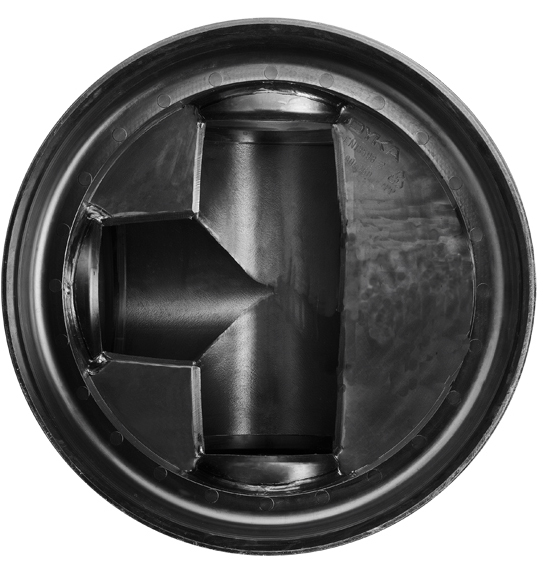

Zuläufe bei 90° und 180° bzw. 180° und 270°

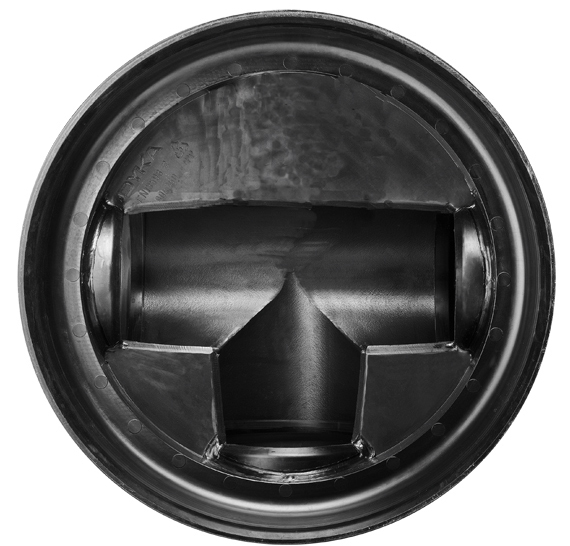

Zuläufe bei 90° und 270°

Gerinne gerade, mit zwei zus. Zuläfen bei 90° und 270°

SCHACHTBODEN PP DN 600

wdt_ID	Hauptgerinne	Bauhöhe cm	Details	Artikelbezeichnung
1	Da 160	20	Zu- und Auslauf ausgeführt als Muffe für gelenkige Einbindung bis +/- 15° von glatten Kunststoffrohren, inkl. Dichtung zum Steigrohr	I PP 1 B 060.15/20
2	Da 200	23	Zu- und Auslauf ausgeführt als Muffe für gelenkige Einbindung bis +/- 15° von glatten Kunststoffrohren, inkl. Dichtung zum Steigrohr	I PP 1 B 060.20/23
3	Da 250	29	Zu- und Auslauf ausgeführt als Muffe für gelenkige Einbindung bis +/- 15° von glatten Kunststoffrohren, inkl. Dichtung zum Steigrohr	I PP 1 B 060.25/29
4	Da 315	36	Zu- und Auslauf ausgeführt als Muffe für gelenkige Einbindung bis +/- 15° von glatten Kunststoffrohren, inkl. Dichtung zum Steigrohr	I PP 1 B 060.30/36
6	Da 400	45	Zu- und Auslauf ausgeführt als Muffe für gelenkige Einbindung bis +/- 15° von glatten Kunststoffrohren, inkl. Dichtung zum Steigrohr	I PP 1 B 060.40/45

SCHACHTBODEN PP DN 600 – GERADES HAUPTGERINNE MIT ZULÄUFEN

wdt_ID	Hauptgerinne	Bauhöhe cm	Details	Artikelbezeichnung
1	Da 160	20	Zuläufe und Auslauf ausgeführt als Muffe für gelenkige Einbindung von glatten Kunststoffrohren, bis +/- 15°, ohne Sohlsprung, Zuläufe bei 90°, 180° bzw. 180°, 270°, inkl. Dichtung zum Steigrohr	I PP 2 BL O60.15/20–90°
2	Da 200	23	Zuläufe und Auslauf ausgeführt als Muffe für gelenkige Einbindung von glatten Kunststoffrohren, bis +/- 15°, ohne Sohlsprung, Zuläufe bei 90°, 180° bzw. 180°, 270°, inkl. Dichtung zum Steigrohr	I PP 2 BL O60.20/23–90°
3	Da 250	29	Zuläufe und Auslauf ausgeführt als Muffe für gelenkige Einbindung von glatten Kunststoffrohren, bis +/- 15°, ohne Sohlsprung, Zuläufe bei 90°, 180° bzw. 180°, 270°, inkl. Dichtung zum Steigrohr	I PP 2 BL O60.25/29–90°
4	Da 160	20	Zuläufe und Auslauf ausgeführt als Muffe für gelenkige Einbindung von glatten Kunststoffrohren, bis +/- 15°, ohne Sohlsprung, Zuläufe bei 90°, 180° bzw. 180°, 270°, inkl. Dichtung zum Steigrohr	I PP 2 BL O60.15/20–270°
5	Da 200	23	Zuläufe und Auslauf ausgeführt als Muffe für gelenkige Einbindung von glatten Kunststoffrohren, bis +/- 15°, ohne Sohlsprung, Zuläufe bei 90°, 180° bzw. 180°, 270°, inkl. Dichtung zum Steigrohr	I PP 2 BL O60.20/23–270°
6	Da 250	29	Zuläufe und Auslauf ausgeführt als Muffe für gelenkige Einbindung von glatten Kunststoffrohren, bis +/- 15°, ohne Sohlsprung, Zuläufe bei 90°, 180° bzw. 180°, 270°, inkl. Dichtung zum Steigrohr	I PP 2 BL O60.25/29–270°
7	Da 315	36	Zuläufe und Auslauf ausgeführt als Muffe für gelenkige Einbindung von glatten Kunststoffrohren, bis +/- 15°, ohne Sohlsprung, Zuläufe bei 90°, 180° bzw. 180°, 270°, inkl. Dichtung zum Steigrohr	I PP 2 BL O60.30/36–90°
8	Da 315	36	Zuläufe und Auslauf ausgeführt als Muffe für gelenkige Einbindung von glatten Kunststoffrohren, bis +/- 15°, ohne Sohlsprung, Zuläufe bei 90°, 180° bzw. 180°, 270°, inkl. Dichtung zum Steigrohr	I PP 2 BL O60.30/36–270°
9	Da 160	20	Zuläufe und Auslauf ausgeführt als Muffe für gelenkige Einbindung von glatten Kunststoffrohren, bis +/- 15°, ohne Sohlsprung, Zuläufe bei 90°, 270°, inkl. Dichtung zum Steigrohr	I PP 2 BT O60.15/20–90°
10	Da 200	23	Zuläufe und Auslauf ausgeführt als Muffe für gelenkige Einbindung von glatten Kunststoffrohren, bis +/- 15°, ohne Sohlsprung, Zuläufe bei 90°, 270°, inkl. Dichtung zum Steigrohr	I PP 2 BT O60.20/23–90°
11	Da 250	29	Zuläufe und Auslauf ausgeführt als Muffe für gelenkige Einbindung von glatten Kunststoffrohren, bis +/- 15°, ohne Sohlsprung, Zuläufe bei 90°, 270°, inkl. Dichtung zum Steigrohr	I PP 2 BT O60.25/29–90°
12	Da 315	36	Zuläufe und Auslauf ausgeführt als Muffe für gelenkige Einbindung von glatten Kunststoffrohren, bis +/- 15°, ohne Sohlsprung, Zuläufe bei 90°, 270°, inkl. Dichtung zum Steigrohr	I PP 2 BT O60.30/36–90°
13	Da 160	20	Zuläufe und Auslauf ausgeführt als Muffe für gelenkige Einbindung von glatten Kunststoffrohren, bis +/- 15°, ohne Sohlsprung, Zuläufe bei 90°, 180°, 270°, inkl. Dichtung zum Steigrohr	I PP 3 BL O60.15/20–90°
14	Da 200	23	Zuläufe und Auslauf ausgeführt als Muffe für gelenkige Einbindung von glatten Kunststoffrohren, bis +/- 15°, ohne Sohlsprung, Zuläufe bei 90°, 180°, 270°, inkl. Dichtung zum Steigrohr	I PP 3 BL O60.20/23–90°
15	Da 250	29	Zuläufe und Auslauf ausgeführt als Muffe für gelenkige Einbindung von glatten Kunststoffrohren, bis +/- 15°, ohne Sohlsprung, Zuläufe bei 90°, 180°, 270°, inkl. Dichtung zum Steigrohr	I PP 3 BL O60.25/29–90°
16	Da 315	36	Zuläufe und Auslauf ausgeführt als Muffe für gelenkige Einbindung von glatten Kunststoffrohren, bis +/- 15°, ohne Sohlsprung, Zuläufe bei 90°, 180°, 270°, inkl. Dichtung zum Steigrohr	I PP 3 BL O60.30/36–90°

SCHACHTBODEN PP DN 600 – ABGEWINKELTES HAUPTGERINNE

wdt_ID	Hauptgerinne	Bauhöhe cm	Details	Artikelbezeichnung
5	Da 250	29	Zu- und Auslauf ausgeführt als Muffe für gelenkige Einbindung bis +/- 15° von glatten Kunststoffrohren, Krümmung rechts oder links, Gerinne industriell gefertigt, inkl. Dichtung zum Steigrohr	I PP 1 BB 060.25/29-x
6	Da 160	20	Zu- und Auslauf ausgeführt als Muffe für gelenkige Einbindung bis +/- 15° von glatten Kunststoffrohren, Krümmung rechts oder links, Gerinne industriell gefertigt, inkl. Dichtung zum Steigrohr	I PP 1 BB O60.15/20-x
7	Da 200	23	Zu- und Auslauf ausgeführt als Muffe für gelenkige Einbindung bis +/- 15° von glatten Kunststoffrohren, Krümmung rechts oder links, Gerinne industriell gefertigt, inkl. Dichtung zum Steigrohr	I PP 1 BB O60.20/23-x
8	Da 315	36	Zu- und Auslauf ausgeführt als Muffe für gelenkige Einbindung bis +/- 15° von glatten Kunststoffrohren, Krümmung rechts oder links, Gerinne industriell gefertigt, inkl. Dichtung zum Steigrohr	I PP 1 BB 060.30/36-x

° Rechts gekrümmt, Gradzahl für Artikelbezeichnung:

° Links gekrümmt, Gradzahl für Artikelbezeichnung:

STEIGROHR DN 600

wdt_ID	Height cm	DN mm	Details	Article name
1	100	600	Gewelltes Steigrohr SN 8 mit glattwandiger Innenfläche	E 60/100-SN8-INC
2	150	600	Gewelltes Steigrohr SN 8 mit glattwandiger Innenfläche	E 60/150-SN8-INC
3	200	600	Gewelltes Steigrohr SN 8 mit glattwandiger Innenfläche	E 60/200-SN8-INC
4	300	600	Gewelltes Steigrohr SN 8 mit glattwandiger Innenfläche	E 60/300-SN8-INC
5	600	600	Gewelltes Steigrohr SN 8 mit glattwandiger Innenfläche	E 60/600-SN8-INC
6	600	600	Gewelltes Steigrohr SN 4 ohne glattwandiger Innenfläche	E 60/600-SN4-PLAST

AUFLAGERING

wdt_ID	Bauhöhe cm	DN mm	Details	Artikelbezeichnung
1	10	600	Polymerer Auflagering für handelsübliche Abdeckung	PARD 70/17 VS
2	10	600	Betonauflagering für handelsübliche Abdeckung	BARD 69 VS

TELESKOPADAPTER

wdt_ID	Bauhöhe cm	DN mm	Details	Artikelbezeichnung
1	10–40	600	Teleskopadapter aus PP inklusive Dichtung in Verbindung mit Steigrohr SN4 (ohne glattwandige Innenfläche) für handelsübliche Abdeckungen bis Klasse D	T 60/036 D

ZUBEHÖR

wdt_ID	Details	Artikelbezeichnung
1	Dichtung für die Verbindung zwischen Boden und Steigrohr	ES 60 INC
2	Dichtung zwischen Steigrohr und polymerem Auflagering	ES 60 INC
3	Dichtung zwischen Steigrohr und Betonauflagering	DS 67
5	ROMOLD Elastomer Lippen-Dichtung DN 150/Da = 160 mm, für die gelenkige Einbindung von glattwandigen Kunststoffrohren in Steigrohr SN 8, Werkstoff: SBR	I SB ISR 160
7	ROMOLD Elastomer Lippen-Dichtung DN 200/Da = 200 mm, für die gelenkige Einbindung von glattwandigen Kunststoffrohren in Steigrohr SN 8, Werkstoff: SBR	I SB ISR 200
10	ROMOLD Kronenbohrer DN/OD 160 (188) mm, für Einlauf-Rohrdichtung I SB ISR 160/DN 150, inkl. Bohrer für Adapter CSA2	CS-I 160/188
11	ROMOLD Kronenbohrer DN/OD 160 (188) mm, für Einlauf-Rohrdichtung I SB ISR 200/DN 200, inkl. Bohrer für Adapter CSA2	CS-I 200/228

IST DN 1000 BIS ZUR BAUHÖHE VON 140 CM WIRKLICH SINNVOLL?

Nein, weil bis 140 cm Bauhöhe keine Begehbarkeit von DN 1000 möglich ist.

Nein, weil tote Winkel eine Inspektion unmöglich machen. Sparen Sie deshalb Geld und setzen auf die Alternative von ROMOLD
