SCHACHTABDECKUNGEN FÜR DN 500
LG 50 DD
PE begehbar, wasser-/geruchsdicht
LEB 50 GL
Klasse B 125, ohne Ventilation
LEB 50 GVLS
Klasse B 125, mit Ventilation

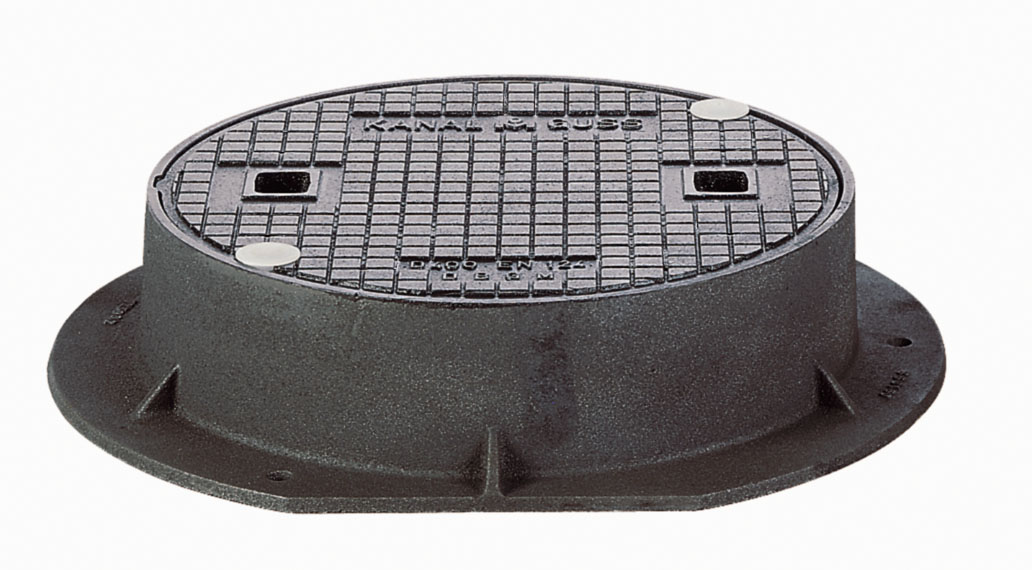

LED 50 GD
Klasse D 400, ohne Ventilation tagwasserdicht
SCHACHTABDECKUNGEN DN 500
| wdt_ID | Klasse | Bauhöhe cm | Details | Artikelbezeichnung |
|---|---|---|---|---|
| 1 | Begehbar | 2 | PE, Montage direkt auf Schacht, zur Gewichtserhöhung auf ca. 50 kg mit Beton auffüllbar, ohne Ventilation, wasser- und geruchsdicht mit EPDM-Dichtung | LG 50 DD |
| 2 | B | 2 | GG, ohne Ventilation, verschraubbar, mit ROMOLD Rahmen, EN 124 | LEB 50 GL |
| 3 | B | 2 | GG, mit Ventilation, verschraubbar, mit ROMOLD Rahmen, mit Schutzfängeraufnahme, EN 124 | LEB 50 GVLS |
| 4 | D | 11 | GG, tagwasserdicht, verschraubbar mit ROMOLD Rahmen, mit Stützflansch, EN 124 | LED 50 GD |
ZUBEHÖR FÜR SCHACHTABDECKUNGEN
| wdt_ID | Details | Artikelbezeichnung |
|---|---|---|
| 7 | Ausgleichsring DN 625 (Dichtung siehe Elementdichtung ES 63, Seite 34, Bauhöhe 10–40 cm | E 63/40.8 |
| 8 | Einstiegshilfen-Hülse, für o. g. Haltestange | EH 63 D-H |
| 9 | Schlammeimer aus PE für Schachtabdeckungen mit Ventilation | SE 50 PE-B1 |
| 10 | Schmutzfänger für Abdeckung LDB 63 BV | |
| 11 | Einstiegshilfen-Haltestange, mit zwei Griffen, für Abdeckung LDD 63 | EH 63 D-S |
| 12 | Hebeschlaufe für Abdeckungen LDD 63 (je Abdeckung 2 erforderlich) | HS M16 |
