SCHACHTABDECKUNG
MONTAGEFREUNDLICH UND VERSCHIEBESICHER
ROMOLD-Schachtabdeckungen sind speziell für den Einsatz mit ROMOLD-Kunststoffschächten konzipiert und gewährleisten schnellstmögliche Montage sowie einen verschiebesicheren Sitz der Abdeckung. Die Montage erfolgt mittels ROMOLD-Rahmen direkt auf dem Systemschachtteil. Radlasten werden direkt vom Schacht aufgenommen. Zusätzliche bauliche Maßnahmen sind nicht erforderlich. Schmutzfänger können in Verbindung mit ROMOLD-Schachtabdeckungen mit Ventilation verwendet werden.
LGH 63 D
AK 00003

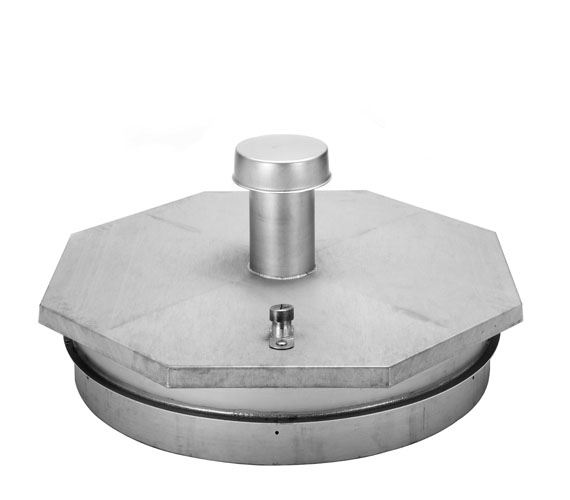

AK 00004

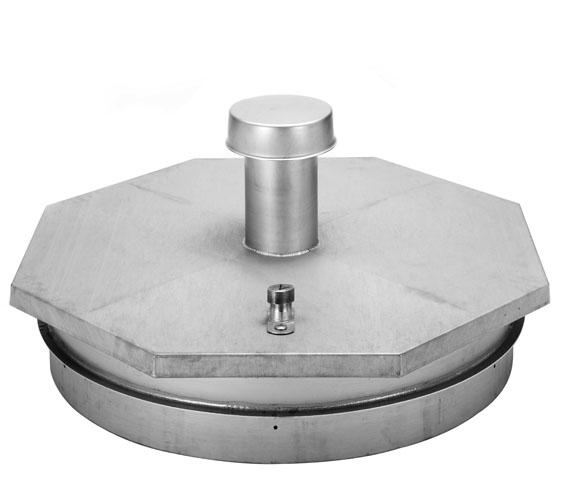

AK 00005
VERGLEICH ABDECKUNG LDD-KLASSE D UND BARD-KLASSE D
KLASSE D BETONAUFLAGERING FÜR KONUS LW 625
SCHACHTABDECKUNGEN FÜR PE-SCHÄCHTE DN 625, DN 800 UND DN 1000
| wdt_ID | Klasse | Bauhöhe cm | Details | Artikelbezeichnung |
|---|---|---|---|---|
| 1 | begehbar | 3 | PE, Baustellendeckel zur vorübergehenden Abdeckung der Schachtöffnungen, gelb | LGH 63 RAL1033 |
| 2 | begehbar | 3 | PE, mit Dichtung und zwei integrierten Handgriffen, tagwasserdicht | LGH 63 D |
| 3 | begehbar | 3 | PE, mit Dichtung und zwei integrierten Handgriffen, wasserdicht | LGH 63 DD |
| 4 | A | 4 | GG, ohne Ventilation, mit ROMOLD Rahmen, EN 124, zur direkten Montage auf dem Schachthals | LEA 63 G |
| 5 | B | 4 | BEGU, ohne Ventilation, mit ROMOLD Rahmen, EN 124, zur direkten Montage auf dem Schachthals | LDB 63 B |
| 6 | B | 4 | BEGU, mit Ventilation, mit ROMOLD Rahmen, EN 124,zur direkten Montage auf dem Schachthals | LDB 63 BV |
| 7 | B | 4 | BEGU, tagwasserdicht, verriegelbar, mit ROMOLD Rahmen, DIN 1229/EN 124, zur direkten Montage auf dem Schachthals | LDB 63 BDR |
| 8 | D | 13 | GG, tagwasserdicht, mit vier Verriegelungen, mit ROMOLD Rahmen, mit Stützflansch, DIN 19584/EN 124 | LDD 63 GDR |
ZUBEHÖR FÜR SCHACHTABDECKUNGEN
| wdt_ID | Details | Artikelbezeichnung |
|---|---|---|
| 7 | Ausgleichsring DN 625 (Dichtung siehe Elementdichtung ES 63, Seite 34, Bauhöhe 10–40 cm | E 63/40.8 |
| 8 | Einstiegshilfen-Hülse, für o. g. Haltestange | EH 63 D-H |
| 9 | Schlammeimer aus PE für Schachtabdeckungen mit Ventilation | SE 50 PE-B1 |
| 10 | Schmutzfänger für Abdeckung LDB 63 BV | |
| 11 | Einstiegshilfen-Haltestange, mit zwei Griffen, für Abdeckung LDD 63 | EH 63 D-S |
| 12 | Hebeschlaufe für Abdeckungen LDD 63 (je Abdeckung 2 erforderlich) | HS M16 |
